圆盘污泥干化机

湿污泥真空圆盘干化机
  • 圆盘污泥干化机
  • 18128
  • 湿污泥真空圆盘干化机,圆盘式干燥机,真空卧式圆盘干燥机,圆盘式污泥干化机

湿污泥真空圆盘干化机占地面积小,无复杂土建结构、基础设施,节约土建成本;设备安装简单,安装调试周期短;可安装在室内外,节约土地面积。圆盘污泥干化机圆筒体是夹套型构造,另外搅拌轴、圆盘内中空,有蒸汽流通,受热面积非常大,机体能更小型化,干燥效果好;采用低温全封闭干化模式,无臭气外溢;干化过程,污泥中的有害物质大大减少;冷凝水(污泥水)处置简单(直接排出),节约 干化过程冷凝水处理成本;采用热泵热回收技术,充分利用余热,密闭式干化模式无废热排放。

湿污泥真空圆盘干化机

一、湿污泥真空圆盘干化机--工作原理

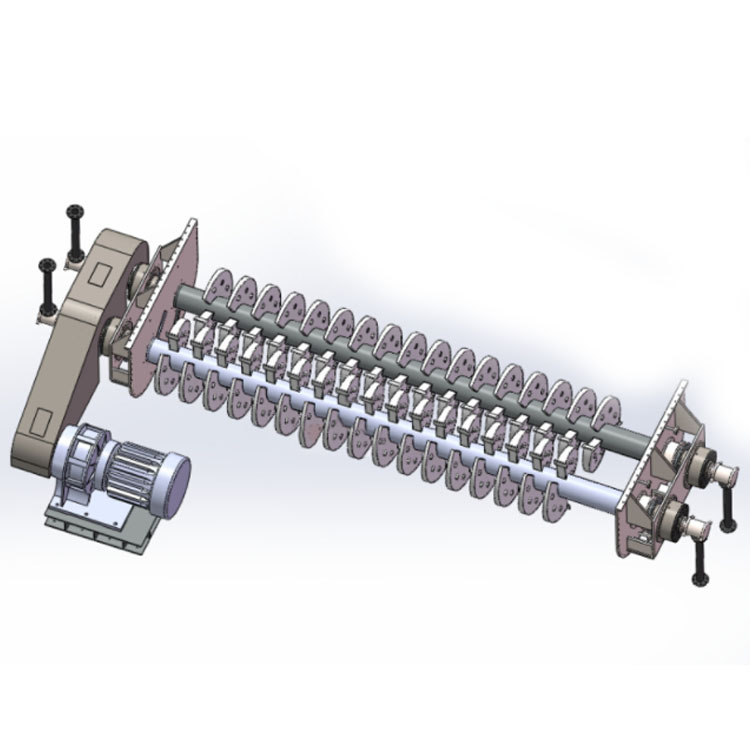

  湿污泥真空圆盘干化机可完成干燥、冷却、加热、灭菌、反应、低温燃烧等单元操作。设备中特殊的楔型搅拌传热桨叶,具有较高的传热效率和传热面自清洁功能。空心轴上密集排列着楔型中空桨叶,热介质经空心轴流经桨叶。单位有效容积内传热面积很大,热介质温度从40-320度,可以是水蒸汽,也可以是液体型:如热水、导热油等。间接传导加热,没有携带空气带走热量,热量均用来加热物料。热量损失仅为通过保温层向环境的散热。

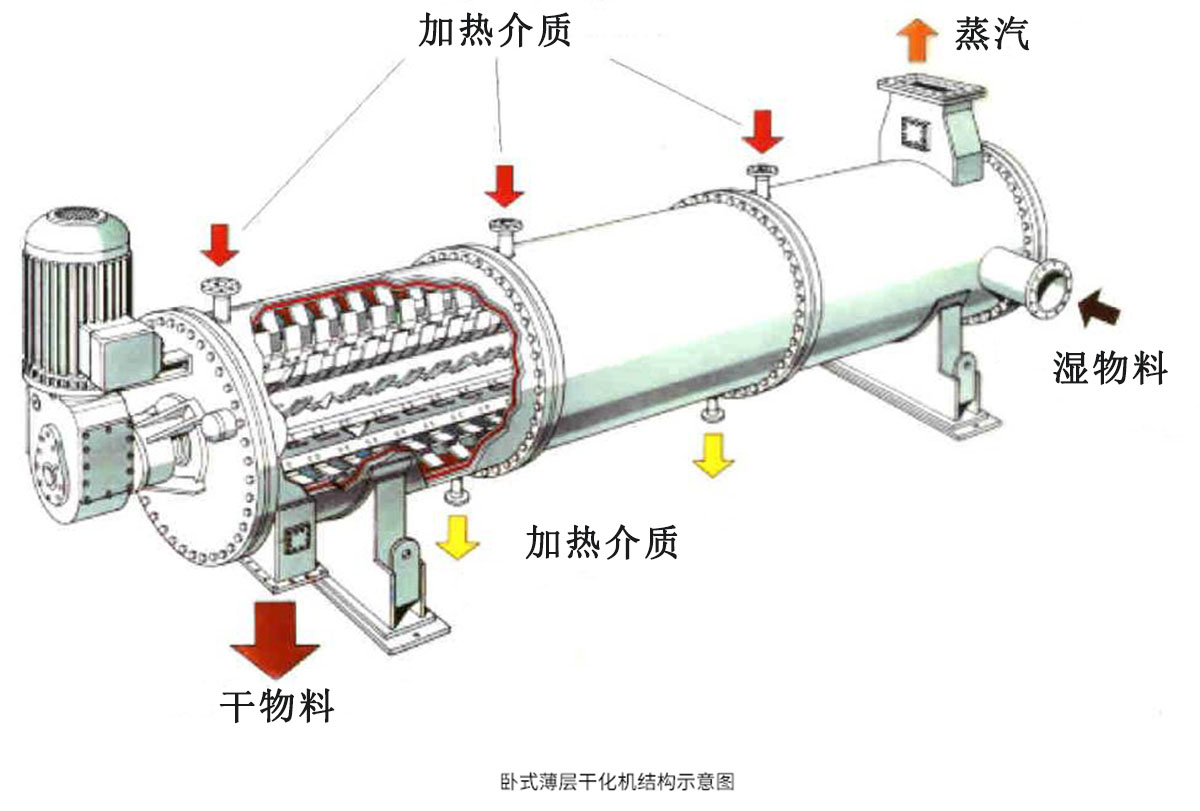

  污泥通过干化机给料泵注入真空圆盘干化机,湿污泥被转子打散并分布在薄层干化机的壁面,转子上的叶片在对壁面的污泥反复翻混的同时,通过螺旋将污泥输送到排料端。同时,从热介质通过干化机夹套对污泥加热,进行水的蒸发,污泥和叶片由于充分的热接触实现了单位面积的*大蒸发率。搅拌器的桨叶决定热壁上的污泥厚度,并将污泥沿着加热壁运送至出口。蒸气与污泥排放方向相反,排放口在临近进料口处。干化机内的转动部件将污泥在加热表面涂成一个薄层,通过污泥在加热壳体内表面不断的混合、脱落,在此过程中湿污泥中的水分被蒸发出来。


  湿污泥真空圆盘干化机系统适合于处理各种污泥和工业含水废物,热介质也可采用各种类型的燃料、余热,实现全干化、半干化等不同要求的污泥处理。薄层干化机的叶片角度和数量都可以调节,在检修时也可对干化机中损坏的叶片单独更换。薄层干化机的检修需要将整个转轴抽出,因此薄层干化机的安装不仅需要考虑本体的占地,还需要留有足够的检修空间,占地面积较大。

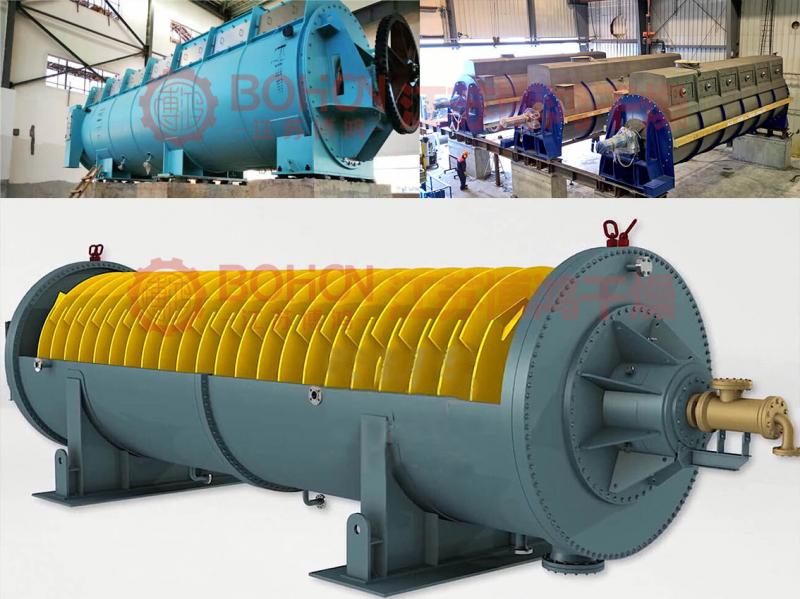

印染污泥卧式圆盘干化机制革污泥空心桨叶干燥机电镀污泥干化机

二、湿污泥低温真空干化机--设备特点


  污泥适应性广、稳定性高、效率高、能耗低。


低温真空干燥过程全封闭并采取负压等措置,保证优秀的环保性能。


体现在以下几个方面:

3.1、接触式干燥(间接干燥,导热介质与污泥无直接接触);

3.2、终出泥干化程度可随客户要求灵活变动,如使污泥含水率从80%左右降至40%、30%、20%、10%等;

3.3、适用于所有污泥处置方案(焚烧、填埋或用作肥料);

3.4、设备系统中氧气含量低,杜绝了粉尘爆炸的可能性;

3.5、机内污泥载荷大,即使进料不均匀,也能保证平稳运行;

3.6、构造牢固,持久耐用;

3.7、转子转速很低,4-5转/分钟,磨损小(见图2);

3.8、设计非常紧凑,传热面积却很大,设备占地小;

3.9、维修少,持续运行性好,可昼夜运转,保证每年7200 小时运行;

3.10、停电状态能够紧急启动,运行稳定;

3.11、干燥设备完全密闭,臭气产生量少,工作环境好;

3.12、湿污泥低温真空干化顶部的盖子可以完全打开,便于保养。


结合我国污泥安全处置领域的工程,江苏博鸿干燥的污泥处置技术不仅有核心的干化设备,同时集成了污泥安全处理处置技术的工程实施能力.


大致可以分为两大模块:污泥圆盘干化模块和污泥焚烧模块。


根据各地污泥处置现状以及当地要求,这两个模块可以单独建设也可以组合建设使用.


即:可独立建设干化焚烧系统,或结合垃圾焚烧发电厂、热电厂、水泥厂、大型火力发电厂协同处置。



三、湿污泥低温真空干化机--设计理念


3.1、根据污泥特性及工艺要求

a.为防止湿空气在圆盘干燥机内及在排风管内冷凝结露,要求在干燥机进风口设空气换热器将空气预热后进入。

B. 为防止物料被挤入密封填料内对主轴产生摩擦而破坏主轴表面光洁度而造成对填料的快速磨损,导致密封效果不好漏粉,设备制造过程中除了要确保制作精度(主轴与密封箱的同心度,端盖与轴的垂直度等)外,要求在二端设置反向推料螺旋片让箱体内的物料不在端盖处对轴封产生挤压。

3.2、由于污泥有腐蚀性,对圆盘片和箱体的腐蚀大,圆盘片采用SUS304不锈钢制作。叶片内设有导流片(与二叶片焊接)。

3.3、减速机与主设备采用链轮传动,减速机与电机采用联轴器传动。

3.4、箱体夹套加热。

3.5、进料口需设置密封喂料装置。


印染污泥卧式圆盘干化机制革污泥空心桨叶干燥机电镀污泥干化机


五、湿污泥低温真空干化机--适应物料


石化行业:聚烯烃粉体、聚碳酸酯树脂、高、低密度聚乙烯、线型低密度聚乙烯、聚缩醛颗粒、尼龙6、尼龙66、尼龙12、醋酸纤维、聚苯硫醚、丙烯基树脂、工程塑料、聚氯乙烯、聚乙烯醇、聚苯乙烯、聚丙烯、聚脂、聚甲醛、苯乙烯~丙烯腈共聚、乙烯~丙烯共聚。

环保行业:PTA污泥、电镀下水污泥、锅炉烟灰、制药厂废渣、糖厂废渣、味精厂废渣、煤灰。

饲料行业:酱油渣、骨基饲料、酒糟、食品下角料、苹果渣、橘子皮、豆粕、鸡骨饲料、鱼粉、饲料添加剂、生物渣泥。

食品行业:淀粉、可可豆、玉米粒、食盐、变性淀粉、药品。

化工行业:纯碱、氮磷钾复合肥、高岭土、膨润土、白碳黑、碳黑、磷石膏、氧化氟化钠、硝酸钙、碳酸镁、氰化钠、氢氧化铝、硫酸钡、硫酸钙、碳酸钙、染料、分子筛、皂素。

适用范围广:无论有机物,无机物;颗粒物料、粘性物料、膏状物料、浆状物料、泥状物料、滤饼状物料、粉状物料、以及物料含湿量的高的物料均可干燥。


印染污泥卧式圆盘干化机制革污泥空心桨叶干燥机电镀污泥干化机


我们用心打造每一台设备

12年真空圆盘污泥干化设备开发生产经验

  江苏博鸿坐落于江苏江阴高新经济开发区,占地面积20多亩,占地10000平米,拥有专业机械加工设备80多台,员工总数60余人,年生产超过200台套设备。

  江苏博鸿主要从事低温耙式真空干燥、圆盘污泥桨叶干化机、喷雾干燥设备的研发、生产及销售。并开发出30多种规格的低温可开耙式真空干燥机、圆盘真空污泥干化机,企业通过了ISO9001质量管理体系认证。

  江苏博鸿不仅仅是低温真空干燥、圆盘污泥干化机设备的制造者,江苏博鸿提供从整体设计方案、配套方案设计及制作到安装调试、维护保养,用切合实际的方案协助客户解决各种难题,服务范围覆盖锂电、生物发酵、电子、医药、化妆品、纳米纤维素及其他新兴行业。

凝聚12年案例经验

与300多家国内外知名企业保持着长期合作关系
