湿污泥低温真空干化机

一、湿污泥低温真空干化机--设备描述


  江苏博鸿干燥主要供应湿污泥低温真空干化机设备,秉承“顾客至上,锐意进取”的经营理念,坚持“客户至上”的原则为广大客户提供优质的服务。选择我们的理由——因为专业,所以信任!湿污泥低温真空干化机具有传热面积大、搅拌效果好、高效促进水分的蒸发和去除等优点,是新开发的一款改良型间接加热干燥机。湿污泥低温真空干化机主体结构由定子(外壳)、转子(转盘)和驱动装置组成。


石膏干化、污泥干化焚烧、污泥干化、污泥干化机、污泥处理、圆盘干化机


二、前言


  随着城市工业化、市场化的发展,环境问题倍受关注,污水处理过程中会产生大量的污泥。市政和工业污水处理厂污泥不仅由于含水率高而体积庞大,而且含有大量的有毒有害物质,因此是一类危害性极大的固体废弃物,同时也被公认为是一种可以回收再利用的初级有机固体产品,污泥成为资源并被利用的有价值的部分是其所具有的较值。然而,污泥热值能被利用的前提是通过降低含水率去除污泥中高含量的水分,而去除污泥所含水分的过程江苏博鸿干燥选用圆盘污泥干化技术,用于解决国内污泥干化技术上的难题。


  江苏博鸿干燥主要供应湿污泥低温真空干化机设备,秉承“顾客至上,锐意进取”的经营理念,坚持“客户至上”的原则为广大客户提供优质的服务。选择我们的理由——因为专业,所以信任!

污泥桨叶干燥机,双圆盘干化机,污泥低温干化机,真空圆盘干化机

三、湿污泥低温真空干化机--设备组成


湿污泥低温真空干化机具有传热面积大、搅拌效果好、高效促进水分的蒸发和去除等优点,是新开发的一款改良型间接加热干燥机.

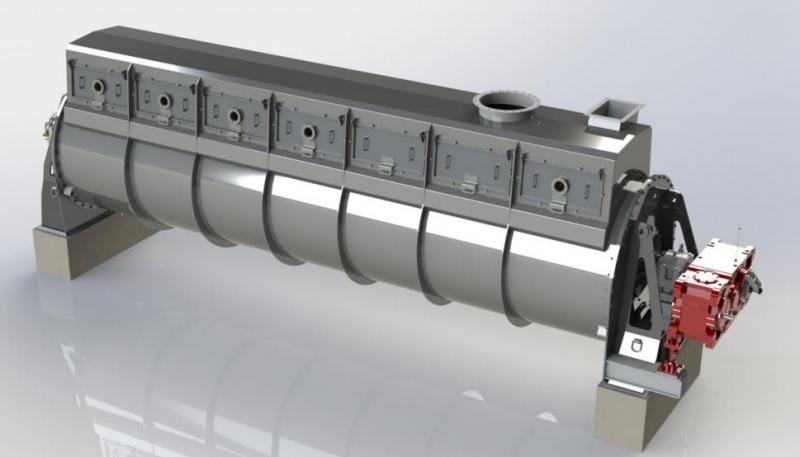

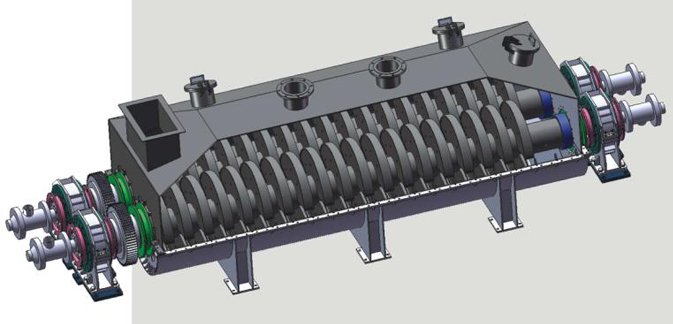

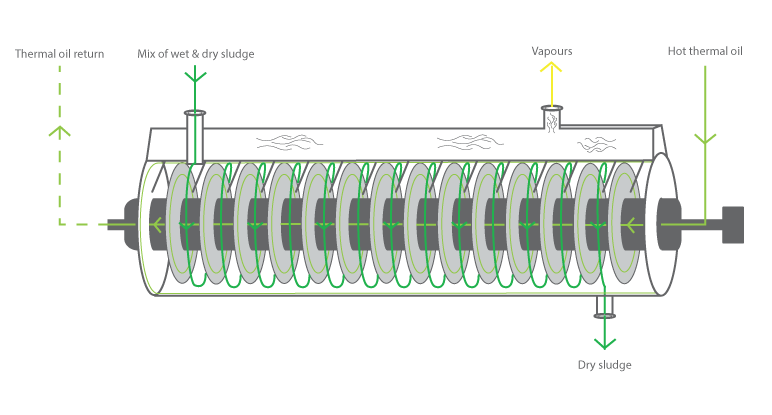

圆盘式干燥机主体结构由定子(外壳)、转子(转盘)和驱动装置组成。


1、定子

  定子近似一个圆柱体外壳,上部高起,空出容纳污泥干化过程中废蒸汽的空间,并设有废蒸汽的排出口。定子端板采用法兰安装,便于检修,同时端板也用于固定转子的轴承。为便于检修,废蒸汽圆顶出口也装有检修盖板。


2、转子

  转子中心轴是干化转盘的承载部件,它是一个中空轴,所有的转盘焊接在这个中空轴上。每片转盘由两个对扣的圆盘焊接而成,中心轴内腔与所有转盘内腔相连通。为了提高转盘的坚固性,空心转盘内腔分布着许多支撑杆,支撑杆两端支撑着左右两个圆盘。根据所干化物料性质的不同,转盘可以采用低碳钢、不锈钢或特殊合金钢制造。在转盘边缘装有推进/搅拌器,它们有两个功能:一是推进输送物料;二是搅拌混合物料,推进器的倾角是可以调整的。转盘的内腔可以通入低压传热介质传递干化产品所需热量,传热介质一般是0.2MPa-0.6MPa的饱和蒸汽或者高温导热油。


3、驱动马达

  整个驱动装置由嵌入式减速箱、皮带传动、耦合器和电机等组成,用于驱动转子缓慢旋转。


4、推进/搅拌器

  转盘式干燥机的功能通过转盘边缘的推进/搅拌器的作用,污泥被均匀缓慢地输送通过整个干燥机,并通过与转盘的热接触被干化。 在干化过程中,热蒸汽冷凝在转盘腔的内壁上,形成冷凝水。冷凝水通过管子被导入中心管, 终通过导出槽导出干燥机。在每两片转盘之间装有刮刀,固定在外壳(定子)上,可以疏松盘片间的污泥,使污泥中释放出的废蒸汽快速离开污泥。


四、湿污泥低温真空干化机--设备特点


  污泥适应性广、稳定性高、效率高、能耗低。

干燥过程全封闭并采取负压等措置,保证优秀的环保性能。体现在以下几个方面:


  3.1、接触式干燥(间接干燥,导热介质与污泥无直接接触);

  3.2、终出泥干化程度可随客户要求灵活变动,如使污泥含水率从80%左右降至40%、30%、20%、10%等;

  3.3、适用于所有污泥处置方案(焚烧、填埋或用作肥料);

  3.4、设备系统中氧气含量低,杜绝了粉尘爆炸的可能性;

  3.5、机内污泥载荷大,即使进料不均匀,也能保证平稳运行;

  3.6、构造牢固,持久耐用;

  3.7、转子转速很低,4-5转/分钟,磨损小(见图2);

  3.8、设计非常紧凑,传热面积却很大,设备占地小;

  3.9、维修少,持续运行性好,可昼夜运转,保证每年7200 小时运行;

  3.10、停电状态能够紧急启动,运行稳定;

  3.11、干燥设备完全密闭,臭气产生量少,工作环境好;

  3.12、湿污泥低温真空干化顶部的盖子可以完全打开,便于保养。


  结合我国污泥安全处置领域的工程,江苏博鸿干燥的污泥处置技术不仅有核心的干化设备,同时集成了污泥安全处理处置技术的工程实施能力,大致可以分为两大模块:污泥圆盘干化模块和污泥焚烧模块。根据各地污泥处置现状以及当地要求,这两个模块可以单独建设也可以组合建设使用,即:可独立建设干化焚烧系统,或结合垃圾焚烧发电厂、热电厂、水泥厂、大型火力发电厂协同处置。


圆盘干化机-江苏博鸿-圆盘桨叶干燥机


五、湿污泥低温真空干化机--设计理念


  4.1、根据污泥特性及工艺要求

  a.为防止湿空气在圆盘干燥机内及在排风管内冷凝结露,要求在干燥机进风口设空气换热器将空气预热后进入。

  B. 为防止物料被挤入密封填料内对主轴产生摩擦而破坏主轴表面光洁度而造成对填料的快速磨损,导致密封效果不好漏粉,设备制造过程中除了要确保制作精度(主轴与密封箱的同心度,端盖与轴的垂直度等)外,要求在二端设置反向推料螺旋片让箱体内的物料不在端盖处对轴封产生挤压。

  4.2、由于污泥有腐蚀性,对圆盘片和箱体的腐蚀大,圆盘片采用SUS304不锈钢制作。叶片内设有导流片(与二叶片焊接)。

  4.3、减速机与主设备采用链轮传动,减速机与电机采用联轴器传动。

  4.4、箱体夹套加热。

  4.5、进料口需设置密封喂料装置。


圆盘干化机-江苏博鸿-圆盘桨叶干燥机


六、湿污泥低温真空干化机--适应物料


  石化行业:聚烯烃粉体、聚碳酸酯树脂、高、低密度聚乙烯、线型低密度聚乙烯、聚缩醛颗粒、尼龙6、尼龙66、尼龙12、醋酸纤维、聚苯硫醚、丙烯基树脂、工程塑料、聚氯乙烯、聚乙烯醇、聚苯乙烯、聚丙烯、聚脂、聚甲醛、苯乙烯~丙烯腈共聚、乙烯~丙烯共聚。

  环保行业:PTA污泥、电镀下水污泥、锅炉烟灰、制药厂废渣、糖厂废渣、味精厂废渣、煤灰。

  饲料行业:酱油渣、骨基饲料、酒糟、食品下角料、苹果渣、橘子皮、豆粕、鸡骨饲料、鱼粉、饲料添加剂、生物渣泥

  食品行业:淀粉、可可豆、玉米粒、食盐、变性淀粉、药品。

  化工行业:纯碱、氮磷钾复合肥、高岭土、膨润土、白碳黑、碳黑、磷石膏、氧化氟化钠、硝酸钙、碳酸镁、氰化钠、氢氧化铝、硫酸钡、硫酸钙、碳酸钙、染料、分子筛、皂素。

  适用范围广:无论有机物,无机物;颗粒物料、粘性物料、膏状物料、浆状物料、泥状物料、滤饼状物料、粉状物料、以及物料含湿量的高的物料均可干燥。


圆盘干化机-江苏博鸿-圆盘桨叶干燥机
